北京切诺基绞盘马达和绞鼓（牵引绞盘）

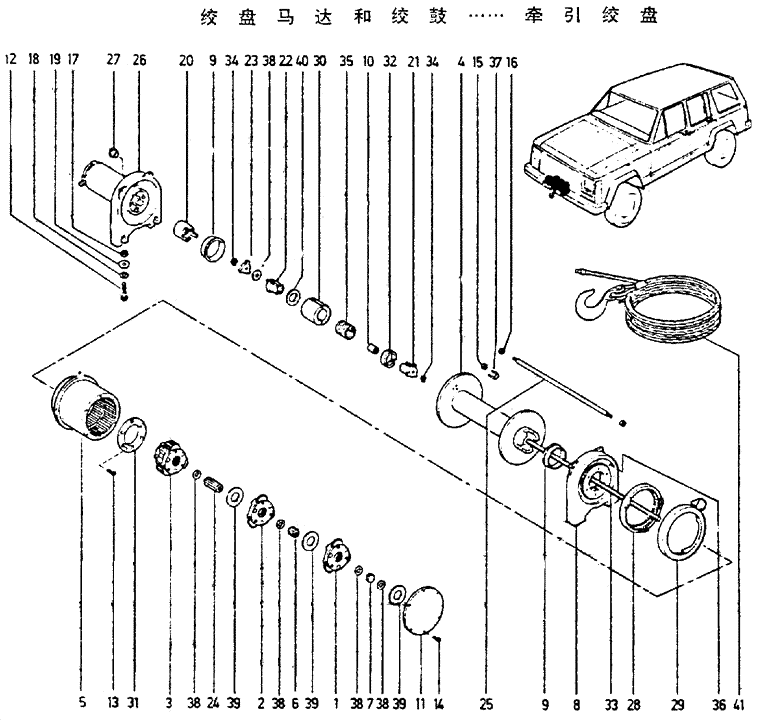

绞盘马达和绞鼓（牵引绞盘）

序号

零件编号

零件名称

每车用量

备注

1

83502228

输入齿轮总成

1

2

83502229

中间齿轮总成

1

3

83502230

输出齿轮总成

1

4

83502232

缆绳绞鼓总成

1

5

83510105

内齿环

1

6

83510116

中间齿轮

1

7

83502233

输入齿轮

1

8

83510100

端部轴承总成

1

9

83510104

制动毂衬套

2

10

83502234

制动毂衬套

1

11

83510128

内齿轮环壳体外盖

1

12

50180124

螺钉

4

13

83510136

螺钉

6

14

83510129

螺钉

6

15

83512180

螺母

2

16

83510135

螺母

2

17

J0120377

螺母

4

18

J0120382

垫圈

4

19

83502235

垫圈

4

20

83502236

制动偶联连接器总成

1

21

83502237

输出制动鼓总成

1

22

83502238

输入制动鼓

1

23

83502239

输入行星齿轮总成

1

24

83502240

输出齿轮

1

25

83510134

拉杆

1

26

83510038

马达总成

1

27

83510103

塞堵

1

28

83510107

锁环

1

29

83510106

环形凸轮

1

30

83502241

半圆形筒

2

31

83510110

齿环座圈

1

32

83502242

制动弹簧

1

33

83502091

输入轴

1

34

83502243

卡环

2

35

83502244

制动弹簧

2

36

83502245

弹簧

2

37

83510102

U形螺栓

1

38

83510127

止推垫圈

5

39

83510126

止推垫圈

3

40

83502246

止推垫圈

1

41

J8131517

牵引缆绳总成

1
